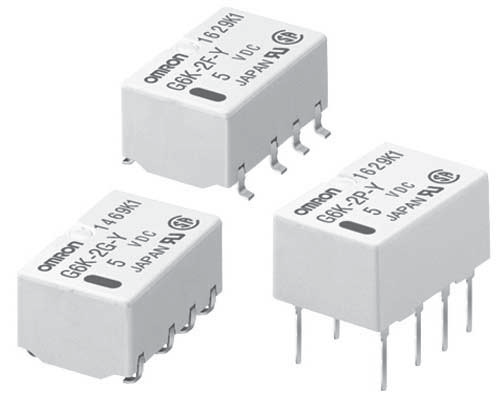

電壓繼電器是一種電子控制器件，具有控制系統和被控制系統，通常應用于自動控制電路中，實際上是用較小的電流去控制較大電流的一種自動開關”，故在電路中起著自動調節、安全維護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電維護裝置中，作為過電壓維護或低電壓閉鎖的啟動原件。

電壓繼電器的工作原理

       電磁式電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構等，并有透明的塑料外罩，可以觀察繼電器的整定值和規格等。



       電磁式電壓繼電器磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。

       電磁式電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流以A 為單位對于電壓繼電器是線圈并聯時的電壓以V為單位轉動刻度盤上的指針，以改變游絲的反作用力矩從而可以改變繼電器的動作值。

       電磁式電壓繼電器的動作：對于過電流壓繼電器，電流壓升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流壓降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。
