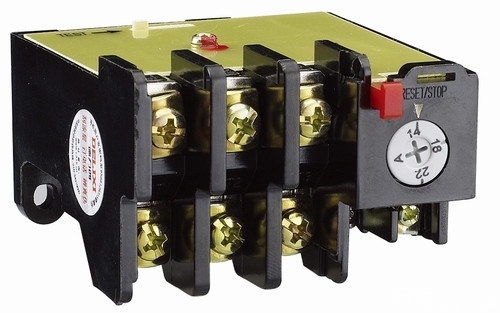

熱繼電器是一種保護電器，用于電動機或其他電氣設備和電路的過載保護。熱繼電器主要用于異步電動機的過載保護。其工作原理是過載電流通過熱元件后，雙金屬受熱彎曲推動動作機構帶動觸點移動，使電機控制電路斷開，實現電機斷電停機，從而起到過載保護的作用。鑒于雙金屬彎曲過程中熱量傳遞需要較長時間，熱繼電器不能作為短路保護，只能作為熱繼電器的過載保護。



        熱繼電器作為電機的過載保護元件，因其體積小、結構簡單、成本低而在生產中得到廣泛應用。




繼電器電流整定公式：

       熱繼電器的整定電流是指長時間流過發熱元件而不引起熱繼電器動作的最大電流。通過設置電流旋鈕可以改變繼電器的設置電流。在選擇和整定熱繼電器時，整定電流值必須與電機的額定電流基本一致。



繼電器電流設定的公式如下:



繼電器充滿電流，電流量有上有下。



星角啟動電機，設定電流為正面電流。



1.一般情況下，根據電機的額定電流，熱繼電器的整定值為電機額定工作電流的0.95~1.05倍，或者選取整定值范圍的中值作為電機的額定工作電流。



2.保護星形-三角形起動電機。當熱繼電器的三個熱元件串聯在三角形連接的各相繞組中時，熱繼電器的整定電流根據電機的額定電流進行整定。
