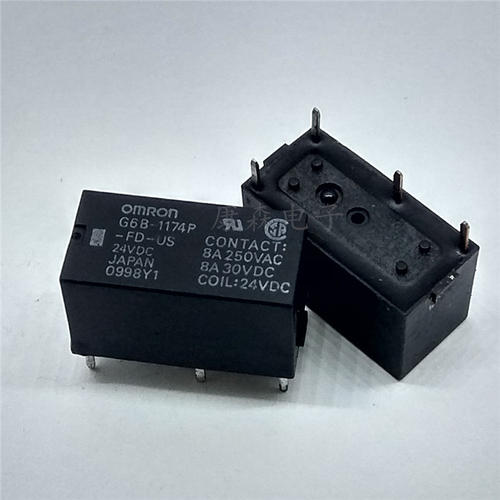

中間繼電器是一種電磁動作開關。中間繼電器由膠木外殼、銜鐵和線圈以及動靜觸點組成。當線圈接通電源時，銜鐵動作，帶動觸點閉合或斷開電路，從而達到多組開關同時動作的目的。一般中間繼電器在電路中起著小功率信號變換作用，也可控制大容嗽的觸頭動作，并能擴大受控電器的觸頭數量。

一、中間繼電器的特點

       1、整個繼電器采用的模塊化結構，結構和交流接觸器基本相同，只是電磁系統小些，觸頭組數較多。繼電器的體積小，重量輕，整機動作靈活、可靠，機械壽命為200萬次，電氣絕緣性能很好，其它耐振性能、阻燃性能、溫度特性、電氣性能均達到或超過了規范要求，另外外觀新穎，維修也簡便。

       2、常見的中間繼電器也有主觸頭和輔助觸頭，主觸頭一般有四組，輔助觸頭有兩組。與接觸器相比，主觸頭較小，承載能力低，主要用于傳送控制信號。



       3、中間繼電器作用是用來傳送信號或同時控制多個電路，也可直接用它來控制小容量電動機或其他電氣執行元件。

二、中間繼電器使用注意事項

       1、中間繼電器的觸頭較多，一鮮有8對、6對等，并分常開觸點和常閉觸點。但觸頭的容量較小，沒有主、輔觸頭之分，也沒有滅弧裝置，因此在應用中間繼電器控制電動機啟停時，只能用額定電流小于5A 小型電動機，并選用一種最大型號的JZ7型中間繼電器控制。

       2、中間繼電器的工作線圈的額定電壓有多種，應用中一定要使接人中間繼電器線圈的工作電壓符合中間繼電器線圈的額定電壓的要求。
