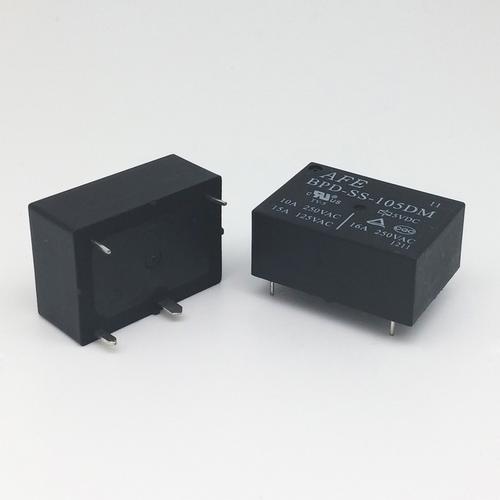

雙穩態繼電器有兩個穩定狀態的一種繼電器。有兩個輸入回路，按規定加入輸入量時可以造成兩種穩定狀態。

       雙穩態繼電器由線圈、線圈架、軟磁性體、支架、觸點、活動芯子、彈簧、銅片組成。活動芯子的兩個穩定位置由彈簧、心形槽及經支架伸入的銷子鎖定。活動芯子下部固連一軟磁性小圓柱體，小圓柱體伸入由線圈、軟磁性體組成的電磁鐵。

一、雙穩態繼電器的工作原理

       雙穩態繼電器就是給它一個正脈沖電壓它由常閉閉合狀態改為常開閉合，給它一個負脈沖電壓則由常開閉合狀態回到常閉閉合。所以雙穩態繼電器比較節能省電，線圈不會發熱。



二、雙穩態繼電器的優缺點

優點：

       1、狀態轉換后不再需要維持電磁鐵吸合而消耗能量，也沒有電磁鐵連續工作時可能發出的噪聲及磁場影響。

       2、結構上的復雜降低能源的消耗及環保。

       3、可以看做兩個位置上均有保持磁鐵的繼電器，即使不通電，繼電器也會維持當前狀態；不像一般繼電器，通電時在NO（normalopen），斷電回到NC（normalclose）。

       4、節能，切換只需要通電數毫秒。

缺點：

       結構略復雜，價格略貴，另外線圈需要正反向通電，需要搭類似H橋的驅動。
