安全繼電器是一個安全回路中所必須的控制局部，接受安全輸入。通過內部回路的判斷，確定性的輸出開關信號到設備的控制回路里。簡單地說，安全繼電器都是雙通道信號型，只有兩個通道信號都正常時，安全繼電器才干正常工作；工作過程中，只要其中任一通道信號斷開，安全繼電器都會停止輸出，直到兩個通道信號都正常且復位后才干正常工作。



安全繼電器工作原理

1、電磁式

       電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而發生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點（常開觸點）與靜觸點（常閉觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點釋放。這樣吸合、釋放，從而達到電路中的導通、切斷的目的對于繼電器的常開、常閉觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為常開觸點處于接通狀態的靜觸點稱為常閉觸點



2、熱敏干簧式

       熱敏干簧繼電器是一種利用熱敏磁性資料檢測和控制溫度的新型熱敏開關。由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附件組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧管提供磁力是由感溫磁環的溫控特性決定的

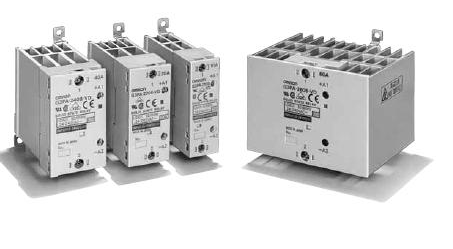

3、固態式

       固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離。
