中間繼電器增加觸點的數量及容量控制電路中傳送中間信號。中間繼電器用于繼電維護與自動控制系統中。

中間繼電器選型需要考量的要素

       1、地理位置氣候作用要素

       主要指海拔高度、環境溫度、濕度、和電磁干擾等要素。考慮控制系統的普遍適用性，兼顧必需終年累月可靠運行的特殊性，裝置關鍵部位必需選用具有高絕緣、強抗電性能的全密封型中間繼電器產品



       2、機械作用要素主要指振動、沖擊、碰撞等應力作用要素。對控制系統主要考慮到抗地震應力作用、抗機械應力作用能力，宜選用采用平衡銜鐵機構的小型中間繼電器。

       3、激勵線圈輸入?yún)⒘恳刂饕侵高^激勵、欠激勵、低壓激勵與高壓220V輸出隔離、溫度變化影響、遠距離有線激勵、電磁干擾激勵等參量要素，這些都是確保電力系統自動化裝置可靠運行必需認真考慮的因素。按小型中間繼電器所規定的激勵量激勵是確保它可靠、穩定工作的必要條件。

       4、控制電壓，必需清楚實際使用的控制電壓，也有的稱為線圈電壓。一般繼電器的給出的都是額定控制電壓，但是一般情況是額定電壓的70-80%左右可以確保繼電器動作。而繼電器復位也不是說沒有電壓才復位。其實一般情況是低于15%就可以確保復位。所以如果控制回路有漏電壓。需要考慮這個影響。而它之間的動作狀態是不夠明確的

       5、觸點結構，中間繼電器罕見觸點結構是單刀雙擲結構。即1常開1常閉組成一組。通常會把這樣的結構稱為極。比方2極，4極，就表示2組常開常閉，4組常開常閉。選型中必需要明確需要用到常開常閉點個數。



       6、電壓和電流，也稱為觸點容量或者負載容量，其實包括了電壓和電流。但是其實在選擇的時候是必需要分開確定的要給出明確的負載電壓，和負載電流才干更好的確認可以選擇的繼電器。另外一個需要特別注意的負載類型。這里只需要記住在感性負載下。其接點電壓和電流比阻性負載下要更小。這個區別是會在中間繼電器資料里面寫明的

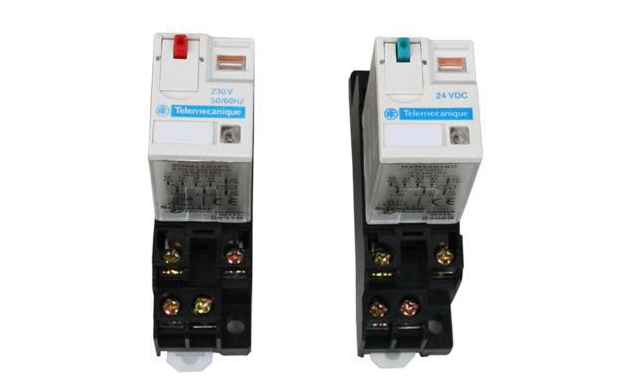

       7、裝置方式，為什么還要裝置方式的不同呢?這是因為中間繼電器一般是不直接配底座的而選型的時候選好繼電器就需要確認底座型號。工控環境下使用的其實是導軌安裝方式。這種底座也用的多的還要比方pcb板焊接底座。反面連接底座。其實這個選擇其實不是選繼電器而是選擇底座。

       8、觸點輸出參量要素主要是指觸點負載性質，如燈負載，容性負載，電機負載，電感器、接觸器繼電器線圈負載，阻性負載等;觸點負載量值，如低電平負載、干電路負載、小電流負載、大電流負載等。
