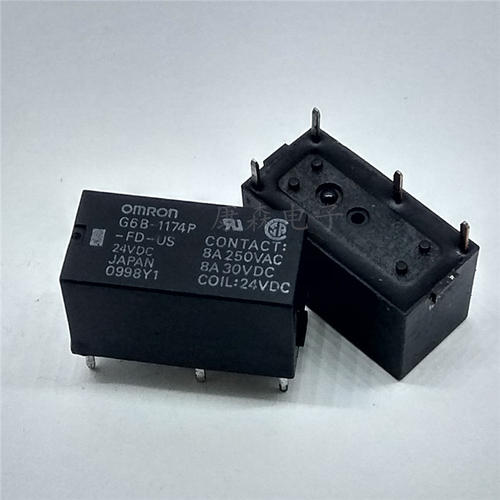

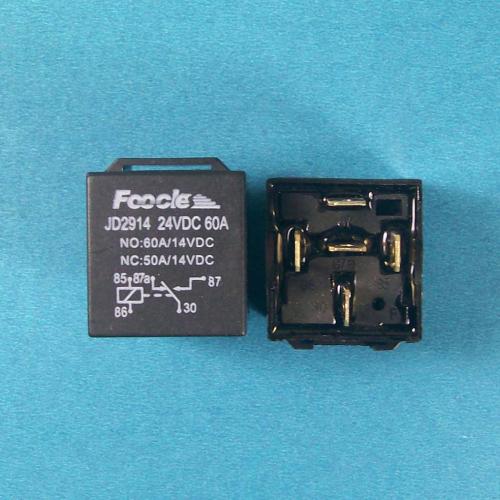

繼電器有很多種，由線圈和接觸組組成。根據繼電器的工作原理或結構特點，可分為十多類。然而，在業余生產和傳統應用中，我們接觸到了更多的電磁繼電器。



繼電器的測試方法：

       1.線圈電阻的測量方法：使用萬用表歐姆文件，將萬用表放置在適當?shù)碾娮鑹K中，并將兩支表筆任意連接到繼電器線圈的引腳上進行測量。

       將檢測結果與標稱值進行比較，以確定線圈中是否存在開路現象；當電阻值明顯偏小時，線圈出現局部短路故障；如果電阻值為零時，線圈為短路；如果電阻值為無窮大，則表示線圈是開路的。



       2.接觸電阻的測量方法：使用萬用表歐姆文件，使用萬用表100Ω電阻塊，測量正常閉合觸點之間的電阻值，通常為零幾歐姆。如果電阻值為無窮大，則表示測量到的兩個接觸點是斷開的。

       測量正常開觸點的電阻值，通常電阻值是無限的，如果顯示電阻值很小，說明測量到的兩個接觸點是封閉的。

       3.抽吸電壓和抽吸電流的測量：采用可調穩壓電源和電流表輸入一組電壓進行繼電保護，將電流表串成電流表監測電源電路。慢慢地打開電源電壓，聽到繼電器的吸合聲，記下吸入電壓和吸入電流。
